石泵泵業技術中心設有產品研發室、產品應用室、材料研究室、理化實驗室、工藝設計室、標準室、情報室、等專業研究室，擁有專業的泵設計及試驗人員近20人。

技術中心研發設計功能齊全，擁有供研發員研究試驗使用的現代化試驗平臺，包括高精度清水性能試驗臺、渣漿性能試驗臺、金屬材料耐磨試驗裝置等先進的試驗設備和測試裝置，可從事渣漿泵的性能研究、耐磨機理、材料研究、工藝設計等研究工作。并且制定了有利于充分調動技術人員積極性和創造性的人才激勵機制。

技術中心擁有先進的計算機輔助設計技術，建立了完備的CAD硬件和軟件平臺。應用目前國際上先進的CFD（計算流體動力學）軟件開發設計新產品；利用計算機實現了產品零件的結構優化設計、三維建模、模擬裝配干涉檢驗；將所有圖紙和相關資料全部分類電子化存檔。技術中心現已具有較強的設計開發能力、有了承擔重大項目、重大工程及應用試驗的能力。

用UG做出流動區域三維模型

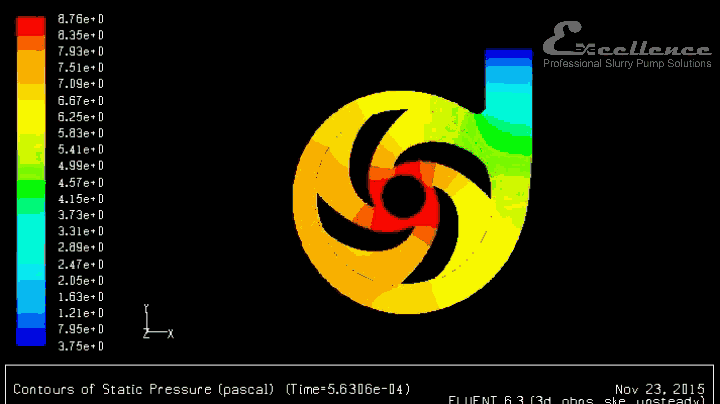

 視頻顯示的是葉輪工作時各個區域的壓力變化，顏色由藍色向紅色變化，藍色的部分是壓力低的區域，紅色的部分是壓力高的區域。理想狀態是各個區域壓力趨于相同或變化平緩。急劇變化的區域是不好的區域，是需要修改的區域。

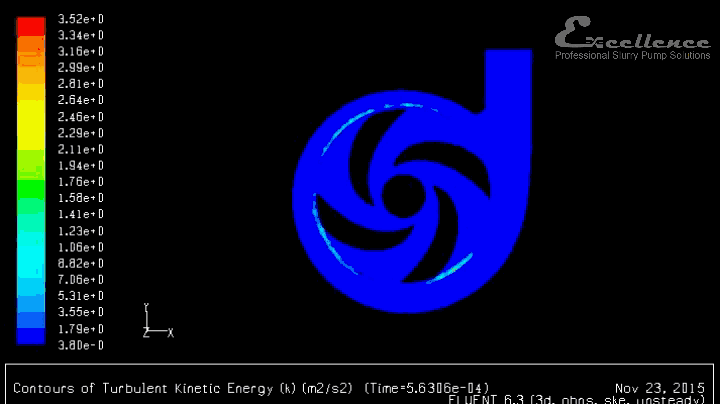

視頻顯示的是葉輪工作時，泵腔內各區域湍動能的分布。藍色區域是攜帶湍動能量小的區域，紅色的區域是湍動能量大的區域。理想狀態是所有區域的湍動能都很�。ㄋ{(lán)色）。當出現紅色區域時，該區域所攜帶的湍動能量較其它區域要高，如果高出很多，則極易在該部位形成漩渦，會降低泵的效率并對局部材料過度磨損，嚴重時可造成護套局部穿孔，大幅降低過流部件的使用壽命，常伴有很大的噪音甚至尖嘯。

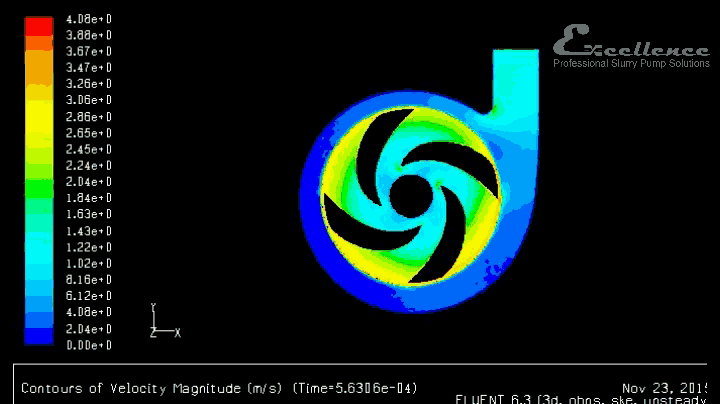

視頻 顯示的是葉輪工作時，泵腔內各區域內漿體流速的差異。藍色區域是相對流速較低的區域，紅色區域是相對流速高的區域。理想狀態是泵腔內各區域的變化平緩有序，甚至趨于一致。如果泵腔內流速的變化非常劇烈會降低泵的效率并加劇局部材料的磨損，嚴重時可造成護套局部穿孔，大大減少泵的使用壽命。

CFD軟件模擬

對泵的壓力場、速度場、湍流場進行模擬分析計算，從而預測泵的性能參數，再根據預測結果進行優化設計

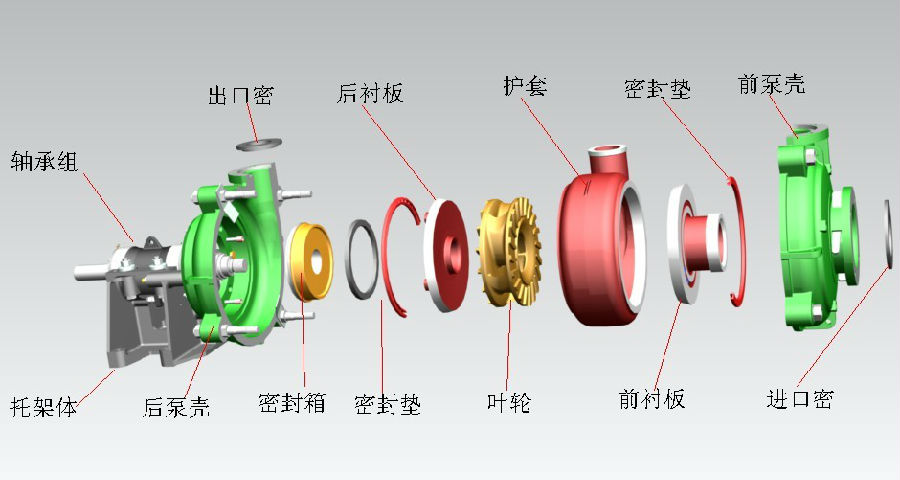

泵的三維模擬裝配

對泵的裝配過程進行模擬，預測裝配工程中可能出現的問題，并根據預測結果優化泵的結構。

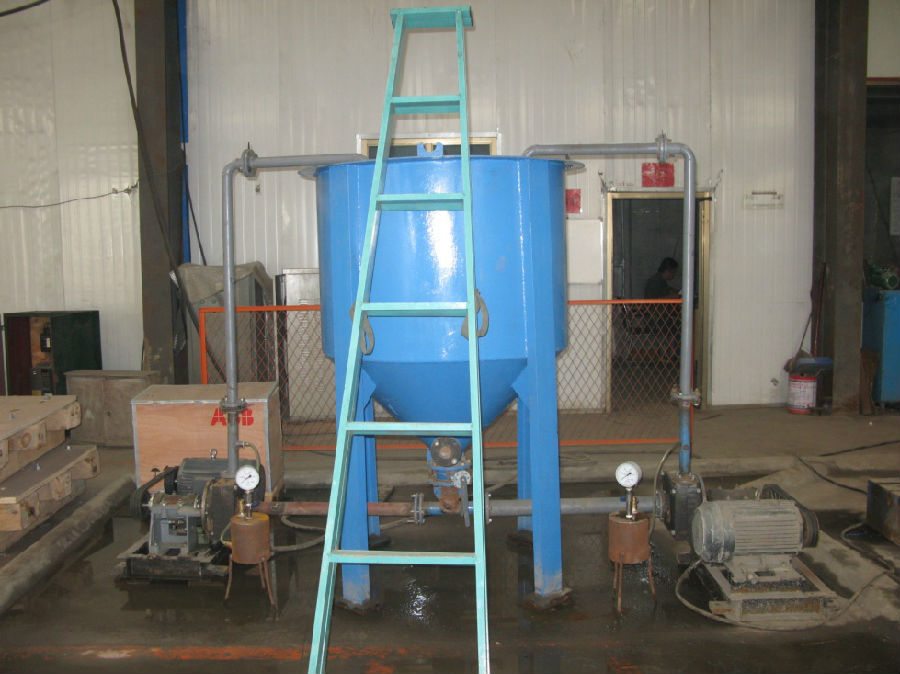

渣漿性能及磨損試驗裝置

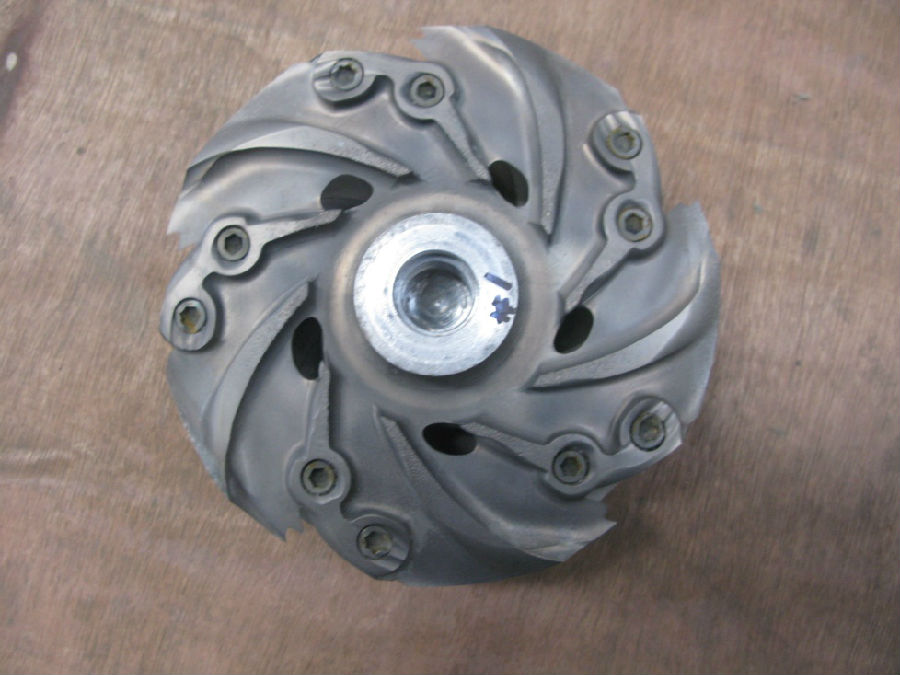

磨損后的葉輪

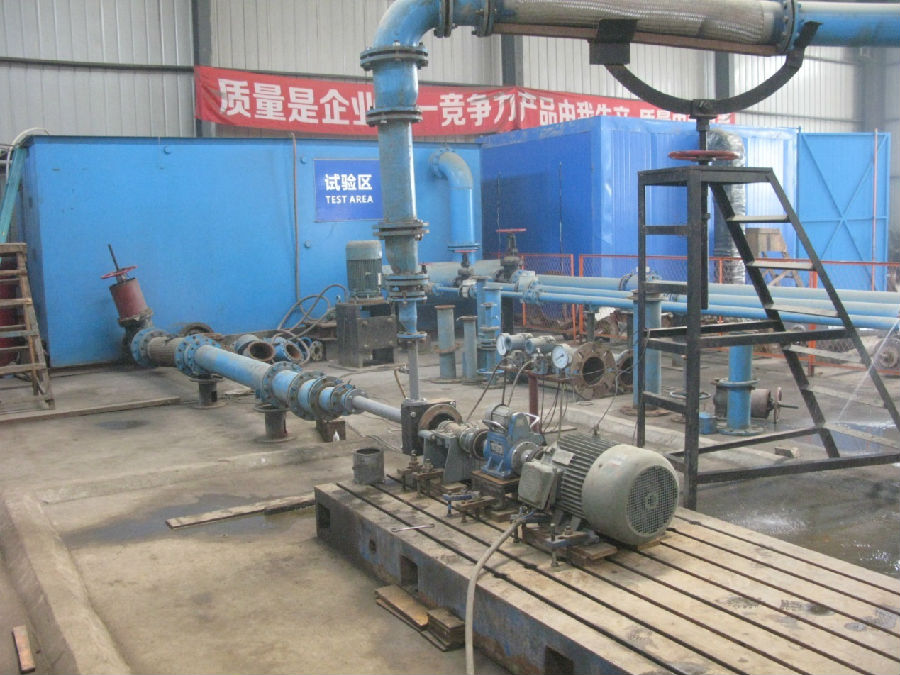

 清水性能試驗裝置
